Индустриальный дизайн
Валерий Гарольдович Быстров, Елена Александровна Быстрова

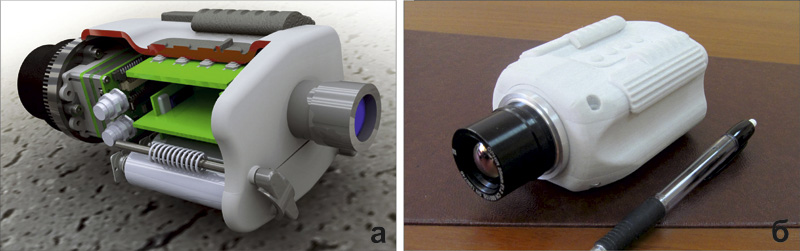

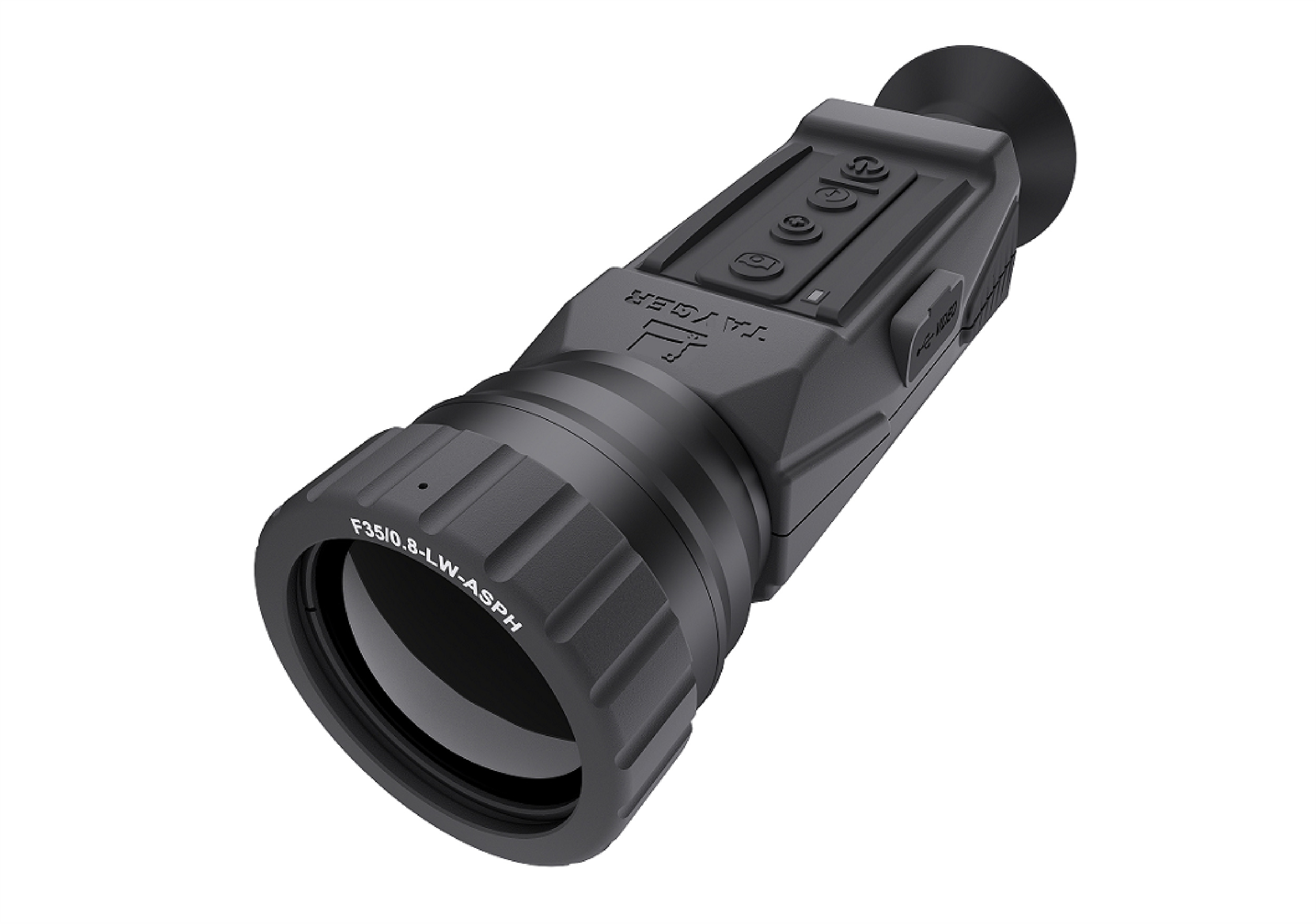

Оптоэлектронный прибор — монокуляр ночного видения.

ФГБОУ ВО «Уральский государственный архитектурно-художественный университет»

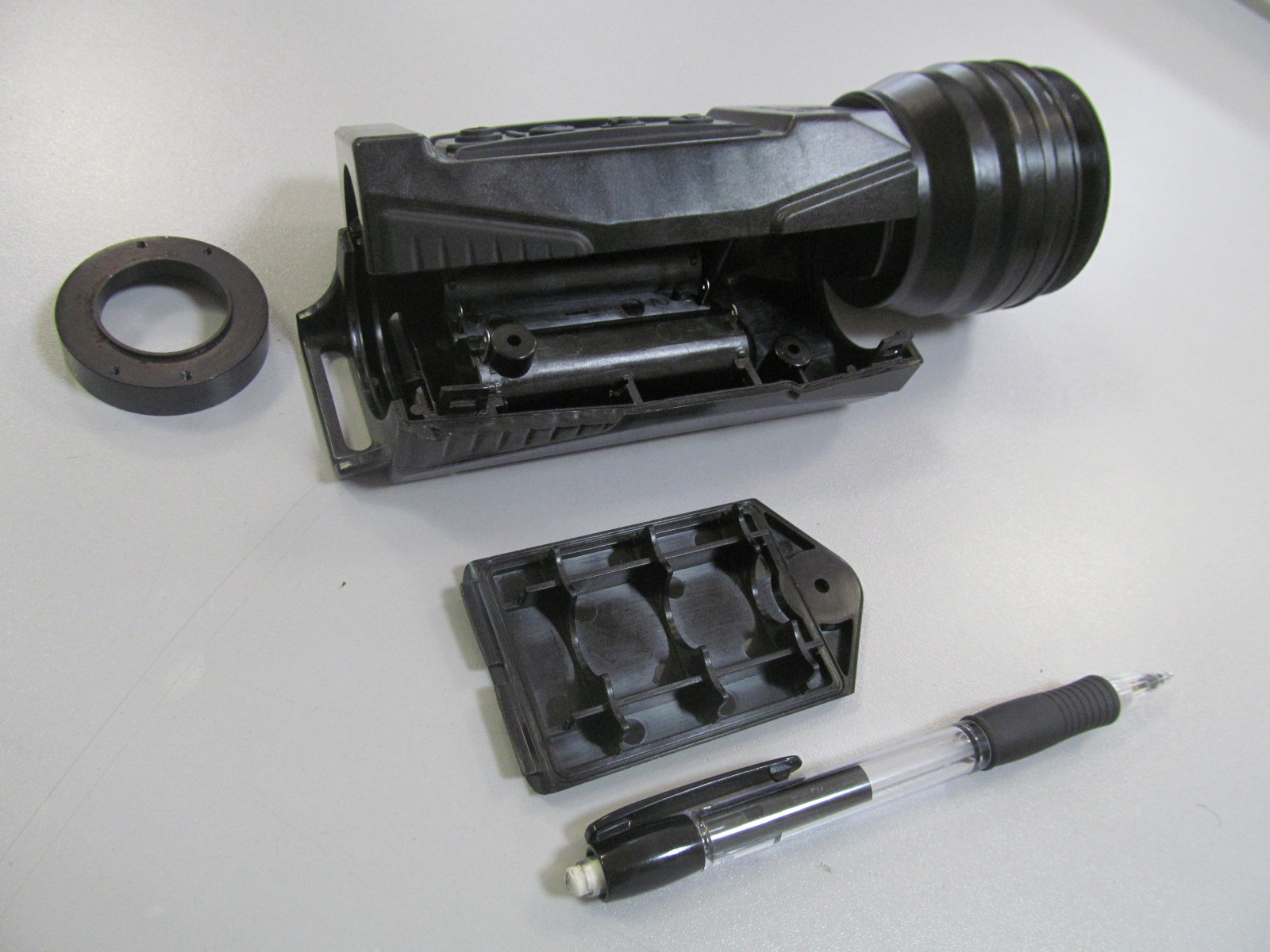

Прибор предназначен для круглогодичного использования в полевых условиях для любителей природы, охотников, служащих спасательных подразделений в целях наблюдения за местностью в сложных метеоусловиях (дождь, туман, снежные заряды, задымление). Принцип работы прибора основан на том, что тепловизионная камера фиксирует разницу температур и на основе этого формирует изображение. Работоспособность прибора обеспечивается в диапазоне температур от -350С до +500С. Композиционно прибор решается как герметичный объём шестигранной формы, к торцевым частям которого крепятся объективы разного диаметра и светосилы, а также сменные окуляры. Шестигранная форма со скруглёнными углами позволяет обеспечить надёжный хват прибора при использовании как открытой кистью руки, так и рукой, помещённой в шерстяную перчатку. На нижней торцевой стенке около объектива на корпусе оформлена силовая петля крепления нашейного ремня для транспортировки прибора и страховки его от падения в случае выскальзывания из руки оператора при наблюдении. Данное устройство позволяет существенно продлить срок использования прибора на морозе. Ремень крепления позволяет быстро извлечь и быстро спрятать прибор под куртку, не разряжая батареи на морозе, когда он не используется. Управление прибором может производиться как левой, так и правой рукой. Перед клавиатурой размещен защитный буртик, исключающий случайное срабатывание при захвате рукой корпуса прибора. Кнопки имеют рельефную поверхность. Корпус выполнен в виде шестигранной призмы со скошенными лицевыми углами c выступами и рёбрами на корпусе для удобного удержания и извлечения прибора. Корпус выполнен из небликующей шероховатой термо- и морозоустойчивой пластмассы, что определяется сценарием эксплуатации прибора.
